resistencies variables amb la llum:LDR

El valor de les resistències d'aquesta mena disminueix fortament quan la quantitat de llum que rebem augmenta,i passa de milers d'ohmsa tams sols unes desenes. Ara,pensa en la lllei d'ohm. Si la resistència disminueix,la intensitat augmenta. Observa el dibuix.

Per què s'encèn el fanal on s'ha posat la gavina,si és de dia?perque fa sombra i es pensa que es de nit.

Et sembla lògic posae una resistencia LDR a cada fanal? si.

Fotografia i símbol d'una resistencia LDR.

resistencias variables con la temperatura

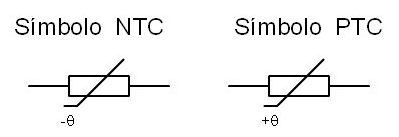

NTC:si la temperatura aumenta,la resistencia disminuye.
PTC:si la temperatura aumenta,la resistencia,aumenta.

¿Que sucede si disminuye la temperatura del termistor?El led se apaga
¿Cuál es el valor de la resistencia en este caso? 1k
¿Cuál es en este caso el valor de la intensidad de corriente en el circuito?  769A
¿Qué sucede si aumenta la temperatura en el termistor? El led se enciende
¿Cuál es el valor de la resistencia en este caso?  527,5 OMHS
¿Cuál es en este caso el valor de la intensidad de corriente en el circuito? 13,3 A
¿Qué conclusión sacas sobre el funcionamiento de una resistencia variable con la temperatura, termistor  -t o NTC? la temperatura baja y la aintensidad baja,la temperatura aumenta la intensidad aumenta.

resistencias variables y potenciometros

¿que sucede si la resistencia aumenta? hay menos luz.
¿Cuál es en este caso el valor de la intensidad de corriente en el circulo? 84mA
¿Qué sucede si la resistencia disminuye? hay mas luz
¿Cuál es en este caso el valor de la intensidad de corriente en el circulo? 15mA



RESISTENCIES VARIABLES

els potenciòmetres variables que s'utilitzen als circuits electrònics per provocar caigudes de tensió.
Els potenciòmetres varien la seva resistència entre 0 ohms i un valor màxim que s'indica al component. Per canviar el valor de resistència,cal fer girar un eix o bé desplaçar un cursor.

34.quina resistÈncia té el potenciòmetre de la figura si la intensitat que circula pel circuit és de 0,5A?

0,5=V/R
R=4,5/0,5=9Ω

Ley de ohm.Circuito serie

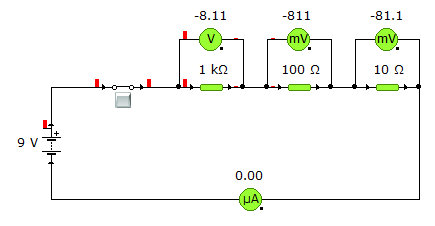

Calcula la resistencia equivalente,corriente y tensiones en el siguiente circuito serie.

Realiza la simulación del circuito.

R1:1kΩ

R2:100KΩ

R3:10Ω

RT=R1+R2+R3

RT=1000+100+10

RT:1110Ω =1,11K

 I=V/R

I=9V/1,11K

I=8,1mA

como compartir un fichero en la red

electronica analogica

Electrónica analógica. Simulación de circuitos analógicos con crocodrile-clips

Resistencias
Están en el bloque componentes pasivos.Se puede cambiar su valor haciendo clic sobre ellas.Hay que tener en cuenta el valor numérico y el prefijo multiplicador de la unidad.

 resistencias de 10,10 K Y 10M


Ejemplo:
Simula el circuito de la figura y observa el efecto de la resistencia en cada una de las lámparas dependiendo de su valor,
Efectivamente, su función es limitar la intensidad de la corriente a través de los elementos que se encuentran conectados en serie con ellas.
