RELÉS 2



RELÉS
Los relés se encuentran en el bloque interruptores.Los hay de uno y de dos circuitos.Su tensión nominal es 6v,se excitan por encima de 4V y se desexcitan por debajo de 2V.

activitatS
de relés

Puesta en marcha y paro

circuito inversor de tiro

el led

R=V/I
R=9/30
R=0,3
0,3KΩ=300Ω

VR1=VT-VLED       VR2=VT-Vled2-Vled3
VR1=9V-2              VR2=9-4
I=V/R                    VR2=5V
7/350                     I=5/500
20mA                    I=0,011
                            I=10mA

relés

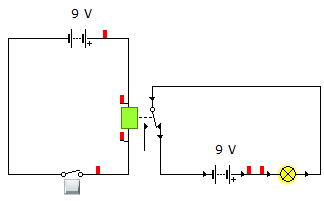

Un relé funciona així:quan es tanca l'interruptor 1,l'electroimant del relé atrau la làmina metàl·lica 2.La palanca de la làmina,atreta per l'electroimant,empeny el contacte 4 i el separa del 3.D'aquesta manera s'interromp el corrent al circuit de la làmpara.

Díode LED

1.Mini unitat didàctica (MUD) interactiva amb dos apartats sobre que es un LED(díode emissor de llum) i les múltiples aplicacions d'aquest component electrònic.Conté un qüestionari amb preguntes de selecció de la resposta correcta(Avalua't) i una proposta de treball per integrar un LED,com a indicador,en un circuit elètric senzill(Practica).

El seu comportament és idèntic que els dels díodes;és a dir,es torna conductor quan està polaritzat directament,però té la particularitat que s'il·lumina quan condueix el corrent.
